Plade- og pakningsvarmeveksler

Pladevarmeveksler er en ny type højeffektiv varmeveksler sammensat af en række metalplader med en vis bølgeform stablet sammen. En tynd rektangulær kanal er dannet mellem forskellige plader til varmeveksling gennem halve plader. Pladevarmevekslere er ideelt udstyr til varmeveksling mellem flydende væske og væskedamp. Det har karakteristika af høj varmevekslingseffektivitet, lille varmetab, kompakt og let struktur, lille fodaftryk, bekvem installation og rengøring, bred anvendelse og lang levetid. Under det samme tryktab er dens varmeoverførselskoefficient 3-5 gange højere end en rørvarmeveksler, og den optager en tredjedel af rørvarmevekslerens areal, og varmegenvindingsgraden kan nå over 90 %.

Tætningspakningen monteres i pladens tætningsrille og kan kun opnå formålet med tætning ved at blive klemt af pladen. sådan Arbejdsprincippet for tætningstypen er at komprimere tætningselementet for at forårsage elastisk deformation i henhold til gummimaterialets egenskaber. Når tætningspakningen udsættes for ekstern kraft, vil den generere elastisk reaktionskraft på grund af behovet for at komme sig deformation.Kontaktspændingen dannes på tætningsfladen, hvor tætningspakningen kommer i kontakt med tætningsrillen, og jo større deformation af pakningen er, jo større kontaktspændingJo større kraft. Efterhånden som trykket af varmevekslermediet stiger, udsættes tætningspakningen for mediets tryk, hvilket bevirker, at dens oprindelige fortsættelse med at komprimere og deformeres på basis af forkomprimering vil yderligere øge kontaktspændingen på tætningspakningen

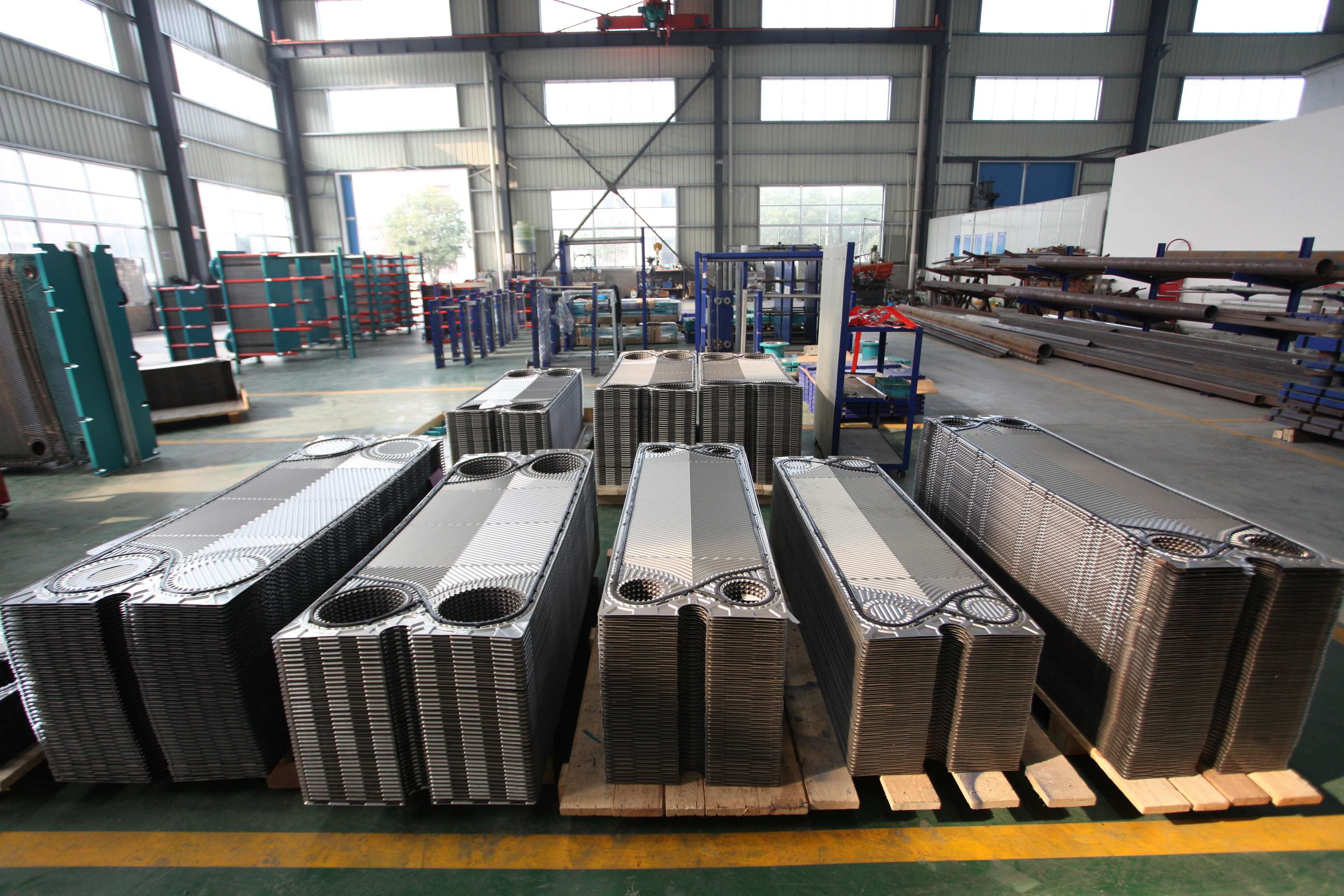

1. Varmeoverførselsplade
Varmeoverførselspladen er varmevekslerens hovedvarmevekslerelement. Generelt er korrugeringen i form af en figur. Ifølge de forskellige flydende medier er varmeoverførselspladens materiale også forskelligt. De fleste af dem er lavet af rustfrit stål og titanium.
2.Tætningspakning
Pladevarmevekslerens tætningspakning spiller hovedsageligt en tætningsrolle mellem varmevekslerpladerne. Materialerne omfatter: nitrilgummi, EPDM-gummi, fluorgummi osv. Der anvendes forskellige gummier afhængigt af forskellige medier.
3. Trykplade i begge ender
Trykpladerne i begge ender bruges hovedsageligt til at klemme og komprimere alle varmeoverførselsplader, hvilket sikrer, at det flydende medium ikke lækker.
4. Spændebolt
Spændebolten tjener hovedsageligt til at stramme trykpladerne i begge ender. Spændebolte er sædvanligvis dobbeltgevind, og ved forspænding af boltene er drejningsmomentet på fastgørelsespladen jævnt fordelt.
5.Bøjle
Anvendes hovedsageligt til at understøtte varmevekslerplader, hvilket gør dem nemme at adskille, rengøre og samle.

Tilbehør diagram 1:

Tilbehør diagram 2:
